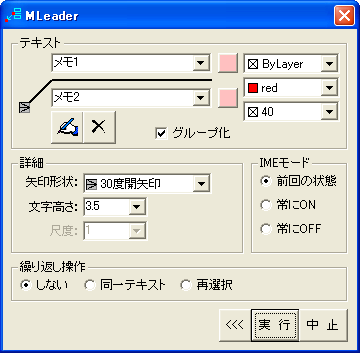

ACMLeader
[テキスト]
上段のテキストをメモに追加します。
上段のテキストをメモから削除します。
AutoCADの図面上からメモを取得します。Excelデータからデータ取得する際に便利です。
■ExcelデータのAutoCADへの貼り付け手順
1.構成リストをクリップボードにコピー
2.AutoCADのメニューから[編集]→[形式を選択し貼り付け]
3.形式の「テキスト」を選択し貼り付け
4.AutoCAD2004以降の場合は、貼り付けたデータが表オブジェクトになっていますので、分解を実行
5.貼り付けたマルチテキストを分解しテキストに変更
IMEモード
起動時のIMEモードを設定します。
繰り返し操作
[同一テキスト]
同じテキストを繰り返し挿入します。
[再選択]
挿入後に再度ダイアログを開きます。
[詳細表示切替]
詳細を表示
詳細を非表示
Ver.5.8.3 から下記機能が使用できます!
◆上下文字・矢印 の色指定
◆グループ化
詳細
[尺度] 寸法図形の尺度をレイアウト尺度に設定 (DIMSCALE=0) している場合に利用できます。
カスタマイズ
作成するACMLeaderは
[設定]−[画層設定]−の寸法
で指定した画層になります。
メモは
[設定]−[メモの編集]
から編集できます。
